Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par Bricolo testeur le 7/9/2020, 15:16

Allez la suite, commencement de montage du joint tournant.
Avec le kit il y a des joint BBS mais il ne rentre pas dans l'empreinte.
A quoi serve ses joints.
Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Dsc_0316
Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Dsc_0317

Bricolo testeur
Résident permanent

Nombre de messages : 195
Localisation : Haute garonne
Age : 49
Date d'inscription : 21/04/2019

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par Bricolo testeur le 7/9/2020, 15:17

Sachant que je n'ai que douze joint cuivre et qu'il on été utilisé pour monter les flexible sur les cotés.

Bricolo testeur
Résident permanent

Nombre de messages : 195
Localisation : Haute garonne
Age : 49
Date d'inscription : 21/04/2019

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par Benji17500 le 7/9/2020, 16:35

Bonjour,

Nous avons fait changer les raccords des joints tournant en 1/4 - 1/4, la bague BS viens donc entre le joint tournant et le raccord.
Le flexible lui est monter avec un cône pour étanchéifier le montage, il n'y a donc pas besoin de joint de ce coté.
Benji17500
Benji17500
Résident permanent

Nombre de messages : 113
Localisation : St Hilaire du bois
Age : 29
Tracteurs : PH400
Date d'inscription : 31/07/2017

http://hho.fr/

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par Bricolo testeur le 7/9/2020, 16:59

il est donc normal que la bague BBS ne rentre pas dans l'empreinte du JT ?
A l'inverse du joint cuivre qui lui rentre parfaitement dans le logement du JT

Bricolo testeur
Résident permanent

Nombre de messages : 195
Localisation : Haute garonne
Age : 49
Date d'inscription : 21/04/2019

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par Benji17500 le 8/9/2020, 08:09

Je n'ai pas eu de retour de l'atelier dans ce sens, faites moi parvenir un email sur contact@hho.fr avec votre adresse postale je vous ferais parvenir des joints en SAV
Benji17500
Benji17500
Résident permanent

Nombre de messages : 113
Localisation : St Hilaire du bois
Age : 29
Tracteurs : PH400
Date d'inscription : 31/07/2017

http://hho.fr/

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par mcgyver le 8/9/2020, 08:39

Bonjour à tous
Whoooouaooooouuuuuuuuuuu ! ça c'est de la réactivité  !!! Toujours sur la brèche chez HHO !!!! Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Yahoo
Du S.A.V tip top Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 502276
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par Bricolo testeur le 8/9/2020, 16:42

Bonjour, je vais tenter de passer un coup de lime léger pour insérer la bagues dans l'empreinte si je rencontre une difficulté je reviens vers vous pour de nouveau joints.

Bricolo testeur
Résident permanent

Nombre de messages : 195
Localisation : Haute garonne
Age : 49
Date d'inscription : 21/04/2019

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par Bricolo testeur le 11/9/2020, 18:10

Aujourd'hui pose du joint tournant.
Avez vous une astuce pour serrer les flexibles, car une fois montée si il y a une fuite il n'y a aucune clé qui passe.
a part de fabriquer un outil en sacrifiant une douille longue je vois pas comment intervenir apres montage

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Dsc_0318

J'avais monté l'étoile dessus pour pouvoir empêcher le joint tournant de tourner justement, pour pouvoir serrer les flexibles un minimum quand même.
La prochaine étape montage sur la pelle et dérivation de l'hydraulique pour alimenter les voies variables. super!

J'ai raboté toutes les bagues bbs pour les faire rentrer dans l'empreinte du JT j'espère que sa va aller a la mise en route :non:

Bricolo testeur
Résident permanent

Nombre de messages : 195
Localisation : Haute garonne
Age : 49
Date d'inscription : 21/04/2019

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par xavier34 le 11/9/2020, 21:37

Salut
Je dirais , une clé à œil coudé que tu sacrifies , en coupant l'anneau pour le passage du tuyau
xavier34
xavier34
Grand fan du forum

Nombre de messages : 1468
Localisation : montpellier
Date d'inscription : 15/02/2017

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par Bricolo testeur le 12/9/2020, 10:46

effectivement c'est une bonne idée je vais creuser sa, je ye dirai si sa marche ami

Bricolo testeur
Résident permanent

Nombre de messages : 195
Localisation : Haute garonne
Age : 49
Date d'inscription : 21/04/2019

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par polo-du-lot le 12/9/2020, 12:08

si c'est bien serrer (enfin normalement pas comme un sonné ca fuit pas
trop serrer ça abime les portée conique ou les joints et après y'a une fuite Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Angry2
avec une clé de 15 cm de long ca suffit amplement pour avoir un couple correct
polo-du-lot
polo-du-lot
Grand fan du forum

Nombre de messages : 5169
Localisation : gignac 46
Age : 56
Tracteurs : JCB 2 B II, RANSOMES 350D , RANSOMES 51D
Date d'inscription : 01/05/2015

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par Bricolo testeur le 12/9/2020, 12:37

la question n'est pas la force de serrage mais quel clé utiliser pour serrer en cas de fuites
Car rien ne rentre dedans avec tout les flexibles.
J'ai tenter clé de 19 a oeil sa ne rentre pas par l'autre coté du flexible
je me suis rabattue sur un clé a tuyau donc ouverte les cotés de la clé sont trop épais.
Je vais maintenant essayer avec une douille longues.

Bricolo testeur
Résident permanent

Nombre de messages : 195
Localisation : Haute garonne
Age : 49
Date d'inscription : 21/04/2019

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par xavier34 le 13/9/2020, 08:55

Ben alors
tu prends une douille , tu lui soude une patte sur le coté et après tu la fend de l'autre
xavier34
xavier34
Grand fan du forum

Nombre de messages : 1468
Localisation : montpellier
Date d'inscription : 15/02/2017

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par Bricolo testeur le 13/9/2020, 10:25

Merci xavier je vais tenter sa.
Il me manque quelques pièces pour finaliser la dérivation du JT mais sa prend forme,
j'espère recevoir tout sa dans la semaine.
En attendant je vais donner donner un coup de propre autour de la pelle pour pouvoir monter la tourelle prochainement.
Va déjà falloir que je trouve une solution pour la descendre de la table de soudure sans me la prendre sur la tronche Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 502276

Bricolo testeur
Résident permanent

Nombre de messages : 195
Localisation : Haute garonne
Age : 49
Date d'inscription : 21/04/2019

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par HenriD le 2/10/2020, 17:52

Bravo pour ta réalisation et le réapprentissage à la soudure Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 502276
Pour ceux qui ont un tour à métaux, qui maitrise l'usinage et qui ont de la patience, est ce que ça peu paraître con de vouloir se lancer dans la fabrication d'un joint tournant 8 voies ? :siffle:

HenriD
Résident permanent

Nombre de messages : 439
Localisation : Pays de Loire
Date d'inscription : 30/09/2020

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par xavier34 le 2/10/2020, 21:37

Comme celui-ci
Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Img_2100
A l'époque HHO en commercialisé un , mais plus dispo actuellement:non: :non: :non:
xavier34
xavier34
Grand fan du forum

Nombre de messages : 1468
Localisation : montpellier
Date d'inscription : 15/02/2017

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par Bricolo testeur le 3/10/2020, 21:25

J'ai réussi a dériver le système avec deux vannes trois voies.
J'ai commandé des flexibles sur mesure chez HHO.
Une vanne six voies faisait trop de flexibles au même endroit donc j'ai décider de prendre 2 vannes qui alimente ou le moteur d'avancement ou le vérin des voies variables.
Reste a réfléchir comment déporter les deux commandes pour ne pas être obliger de ce plier pour accéder au leviers des deux vannes.
J'ai acheté aujourd'hui une chèvre d'atelier a feu vert pour me permettre de monter la tourelle qui pèse son poids, le problème est résolu la chèvre lève 2 tonnes. Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 502276
et le châssis du bas est sur des chandelles donc pas de soucis pour passer dessous.
Il me reste aussi a fabriquer un support pour le JT. Celui ci n'étant pas fourni pour les voies variables.
Je ne vois pas la différence entre le châssis fixe ou les voies variables toujours est t'il que le support n'est pas fourni il va me falloir jouer  de la perceuse.  Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Biggrin
Quel chanceux d'avoir un JT 8 voies cela aurais simplifié les choses !

Bricolo testeur
Résident permanent

Nombre de messages : 195
Localisation : Haute garonne
Age : 49
Date d'inscription : 21/04/2019

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par mcgyver le 3/10/2020, 21:56

*Bonsoir

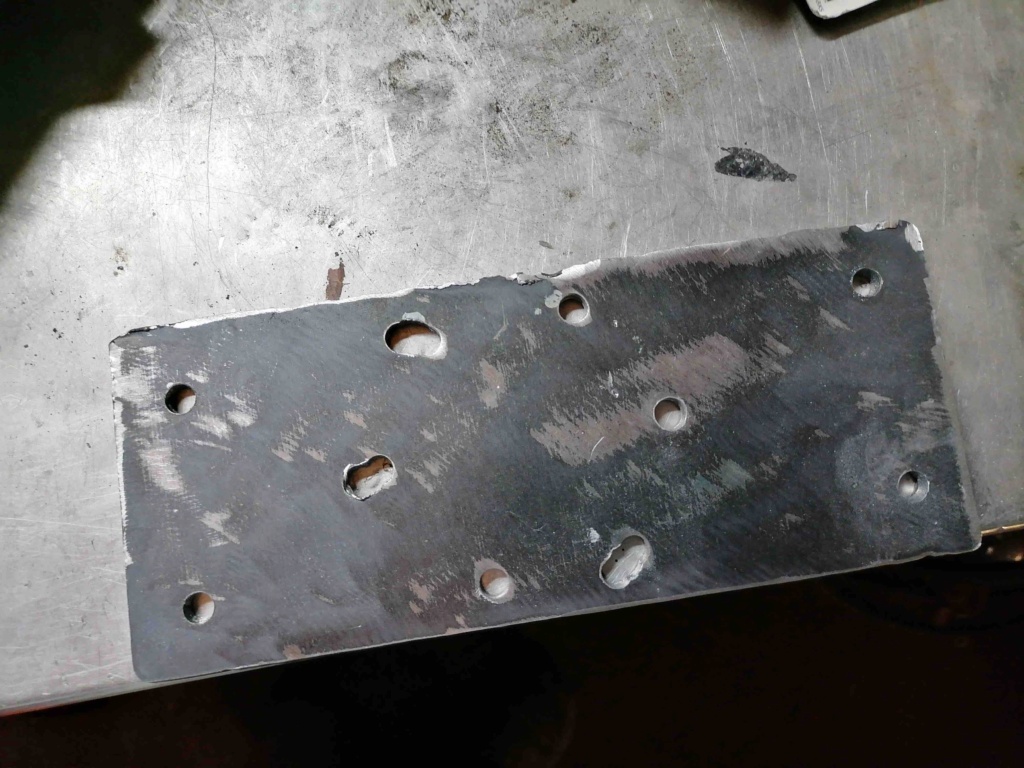

C'est cette plaque qu'il te manque ???

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Bild4462
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par HenriD le 3/10/2020, 23:29

@xavier34 a écrit:Comme celui-ci
Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Img_2100
A l'époque HHO en commercialisé un , mais plus dispo actuellement:non: :non: :non:

Oui Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 502276 , mais bon même avec les tarifs compétitifs de HHO un 6 voies c'est quand même presque 800€ .... alors je sais pas si y'a des usineurs patient qui se sont déjà lancé dans la fab d'un 8 voies :bizarre:

HenriD
Résident permanent

Nombre de messages : 439
Localisation : Pays de Loire
Date d'inscription : 30/09/2020

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par Bricolo testeur le 4/10/2020, 09:35

Non celle là je l'es, mais les trous du JT ne corresponde pas ou c'est moi qui n'arrive pas a les faire correspondre lors de mon montage si tu te rappelle j'avais fais une erreur sur les petites oreilles du coté .
J'avais alors soudé des pattes de support de JT sans les trous, c'est maintenant que je paye mon erreur car je ne peux pas mettre la plaque sur le JT avant de le mettre dans la pelle.
Je vais surement utiliser la chèvre pour pouvoir tenir le châssis sur le coté.
Pour avoir accès au JT par le bas Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 502276

Bricolo testeur
Résident permanent

Nombre de messages : 195
Localisation : Haute garonne
Age : 49
Date d'inscription : 21/04/2019

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par Bricolo testeur le 20/11/2020, 22:47

Sa est c'est la reprise officiel cette fin de semaine Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 502276 (enfin)
Pour ceux qui on suivie je recommence a marcher depuis 3 semaines, maintenant on reprend le montage pour de vrai.
Le support du joint tournant est très moche mais il fait le job, j'aurais dû fabriquer le support avant de monter le joint tournant sur la machine, d'ou la forme bizarre sa a été très difficile pour faire l'empreinte des trous.
Sa a été la galère sous la machine bras tendu , je ferais mieux plus tard.
Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Img_2016

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Img_2017
mise en place de la tourelle
Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Img_2018
Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Img_2019
Joint tournant en place (j'espère qu'il n'y aura pas de fuite.
Pour laisser de la place je vais recouper la plaque du moteur pou r le reculer

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Img_2020

mon fils a la sienne


Bricolo testeur
Résident permanent

Nombre de messages : 195
Localisation : Haute garonne
Age : 49
Date d'inscription : 21/04/2019

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par Bricolo testeur le 27/11/2020, 23:45

aller la suite du montage quelques étape importante
Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Img_2021
Le joint tournant est en place
Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Img_2022
J'ai rencontrer un problème sur la fixation du moteur donc j'ai décidé de souder un des coté, le reste a été monté avec des écrou frein et loctite
Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Img_2023
La dérivation hydraulique des moteurs et du train variable, j'ai soudé les deux vannes de dérivation sa me paraissait la meilleur option.

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Img_2025
Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Img_2024
j'ai un écart sur le support du distributeur avez vous rencontré ce problème ?

Bricolo testeur
Résident permanent

Nombre de messages : 195
Localisation : Haute garonne
Age : 49
Date d'inscription : 21/04/2019

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par mcgyver le 27/11/2020, 23:57

Bonsoir
Et tu penses que ça va fonctionner ainsi ????
tu peux ,avant d'aller plus loin dans ton montage ,dessiner ton schéma hydraulique ? J'ai un certain doute ,d'après le peu que j'en vois
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par Bricolo testeur le 28/11/2020, 00:03

Oui sa devrais fonctionner il suffit pour cela de sélectionner les voies variables ou les moteurs d'avancement avec les manettes .
Sa oblige a descendre de la machine, mais bon je ferais avec ne pouvant pas avoir le joint tournant 8 voies.
Le tuyau qui arrive au dessus de la vanne viens du JT.
Les flexibles latéraux corresponde au moteurs d'avancement ou le vérin des voies variables.
La manette d'avancement fera bouger les voies variables en fonction de la position de la manette des vannes.
Tu pense  que j'ai fait une  erreur ?
Les deux manettes des voies variables doivent être vers l'intérieur pour faire fonctionner le verin des voies variables.
évidement sur la photo la position des manettes n'est pas bonne mais il suffit de bouger celle de gauche

Bricolo testeur
Résident permanent

Nombre de messages : 195
Localisation : Haute garonne
Age : 49
Date d'inscription : 21/04/2019

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par mcgyver le 28/11/2020, 00:11

J'ai bien peur que oui... :bizarre:  Tu n'as que 2 voies en sortie de ton JT ,donc tu ne peut inverser que deux mouvements ayant chacun 2 voies  (allé et retour ) hors en voulant te connecter sur les moteurs ce n'est pas possible ,il te faudrait 2 fois 2 voies  ....
La seule option que tu as est de te prendre sur la lame ,c'est tout ce qu'il y a au dessous ...mais combiner la descente de la lame (pour mettre la machine sur cale ) et inverser les voies pour alimenter le vérin d'écart ,risque d'être un peu hard
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant. - Page 6 Empty Re: Elle est arrivée ! PH400 Kit a souder 9,5 et couronne pro+ joint tournant.

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 6 sur 7 Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
