Message par mcgyver le 11/1/2020, 19:24

Bonjour
Après avoir  imaginé plusieurs scénarios de montage afin de trouver l'ordre chronologique le plus rationnel et à la portée de gens moyennement outillés ;

Installation (à blanc) des éléments des  côtés du châssis central sur la plateforme
Sous la loupe :Le kit voie variable HHO Bild3910


Sous la loupe :Le kit voie variable HHO Bild3911

(là l'avant et l'arrière du châssis sont inversés )

Les côtés se positionnent parfaitement et les encoches sur la plateforme assurent un équerrage correct

Montage à blanc des pièces de coulisse avec les plats usinés

Sous la loupe :Le kit voie variable HHO Bild3912


Sous la loupe :Le kit voie variable HHO Bild3913

Au serrage on s’aperçoit qu'il y a du vide sur l'avant (par manque de matière ) Donc ,ça coince !
Sous la loupe :Le kit voie variable HHO Bild3914

A la mesure on retrouve :86,4 mm pour 87 hauteur  des deux plats usinés )
Sous la loupe :Le kit voie variable HHO Bild3915

En largeur on a juste 54 mm pratiquement sans jeu (les plats font 27mm )
Sous la loupe :Le kit voie variable HHO Bild3916

Il va donc falloir caler afin d'obtenir un jeu de fonctionnement correct mais le plus réduit possible
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par GORDINI 07 le 11/1/2020, 19:37

Bonsoir
Voilà un sujet qui devrait passionner tous ceux qui de près ou de loin s'intéressent aux fabrications HHO. :course:
Même moi qui ne suis pas directement concerné, je vais suivre avec assiduité et plaisir ! bounce

Au passage , je relève que notre ami Mcgyver a passé le cap des 10 000 messages! super!
et ce ne sont pas des messages juste pour dire un mot. Ce sont pour la plupart des messages avec des conseils qui ont demandé des heures de calcul avant d'écrire quand il s'agit des mini-pelles!
BRAVO l'ami ! Sous la loupe :Le kit voie variable HHO 502276
Continues comme ça ! Sous la loupe :Le kit voie variable HHO 974250

a+
JP

____________________________________________
Sous la loupe :Le kit voie variable HHO Mozlin11
"il y a plus de plaisir à donner qu'à recevoir"
GORDINI 07
GORDINI 07
Modérateur
Modérateur

Nombre de messages : 62825
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par mcgyver le 11/1/2020, 20:23

Mesurer finement les pièces afin de les appairer au mieux (la découpe laser n'a pas la précision de la rectification .....)

Sous la loupe :Le kit voie variable HHO Bild3917

Sous la loupe :Le kit voie variable HHO Bild3918

Normalement il faudrait percer et tarauder ces pièces pour mettre des graisseurs ,mais comme les perçages tombent en regard des rainures sur les plats usinés ,je ne les exécuterai pas
Ceci n'aurait pour effet que de conduire la graisse pour la faire sortir librement de chaque cotés sans pour autant graisser les endroits de frottement
Les rainurages ,à mon sens perturberaient  davantage le graissage qu'ils ne l'amélioreraient
Pour être efficace un graisseur doit se trouver en regard d'un mur afin que la graisse s'étale en tous sens et non qu'elle suive un rail pour s'échapper  Embarassed  Embarassed
J'opterai donc pour un graissage périodique au pinceau


Sous la loupe :Le kit voie variable HHO Bild3810
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par mcgyver le 11/1/2020, 20:52

Début de l'assemblage des coulisses (d'abord la partie AR )
Sur le montant arrière du châssis ,mise en place de la pièce de largeur de la coulisse ,serrée par un serre joint
Sous la loupe :Le kit voie variable HHO Bild3919

Immobilisation par vissage du plat usiné  (verticalement afin que le poids de la pièce plaque la pièce de largeur en fond de mortaise )
Il y a peu de jeu mais autant s'en servir ....
Sous la loupe :Le kit voie variable HHO Bild3920

Pointer puis souder 'en protégeant la lumière de coulisse
Sous la loupe :Le kit voie variable HHO Bild3921

mettre en place le second plat usiné (contre le premier )
placer la seconde joue de coulisse
Intercaler (à l'endroit des flèches )un lardon de feuillard adapté afin de ménager le jeu de fonctionnement nécessaire
(ici deux lardons de 9 mm de large afin qu'ils ne dépassent pas vers l'intérieur ) et de 0,8  d'épaisseur afin de conserver un jeu de coulisse d'au moins  2 dixièmes

Sous la loupe :Le kit voie variable HHO Bild3922
Caler également l'avant (sous le second fer plat usiné ) de manière à maintenir partout ce 2 dixièmes
Sous la loupe :Le kit voie variable HHO Bild3923

Pointer puis souder la seconde joue
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par GORDINI 07 le 11/1/2020, 20:56

De la joue....des lardons...c'est du lard ou du cochon...?! Sous la loupe :Le kit voie variable HHO 11945

ok, je sors ! :youpi:

a+
JP

____________________________________________
Sous la loupe :Le kit voie variable HHO Mozlin11
"il y a plus de plaisir à donner qu'à recevoir"
GORDINI 07
GORDINI 07
Modérateur
Modérateur

Nombre de messages : 62825
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par mcgyver le 11/1/2020, 21:04

Pourquoi ? tu as faim ??? :siffle:
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par mcgyver le 11/1/2020, 21:29

Sous la loupe :Le kit voie variable HHO Bild3924
Positionner la pièce de fermeture de la coulisse

Sous la loupe :Le kit voie variable HHO Bild3925

Au serrage ,ça coince un peu



Caler avec de fins lardons de feuillard (aux 4 extrémités )pour gagner en hauteur (ici 25 centièmes )
Et caler en largeur (ici deux lardons de 8/10°) en faisant attention qu'ils ne dépassent pas vers l'intérieur

Sous la loupe :Le kit voie variable HHO Bild3926
Sous la loupe :Le kit voie variable HHO Bild3927




Sous la loupe :Le kit voie variable HHO Bild3928

Pointer la pièce de fermeture

Sous la loupe :Le kit voie variable HHO Bild3929
Sous la loupe :Le kit voie variable HHO Bild3931

Vérifier le bon coulissement des deux plats
Puis souder complètement

Sous la loupe :Le kit voie variable HHO Bild3932

Prendre soin d'insérer légèrement aux extrémités deux lardons de 20 a 25 centièmes pour garantir le jeu
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par mcgyver le 11/1/2020, 21:39

Procéder de la même manière pour la coulisse Avant

Sous la loupe :Le kit voie variable HHO Bild3934

Sous la loupe :Le kit voie variable HHO Bild3933
Une fois soudé les jeux sont de 0,3 en largeur et 0,2 en hauteur

Sous la loupe :Le kit voie variable HHO Bild3935
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par castor le 12/1/2020, 11:42

Bonjour Patrice

tu nous fait une belle revue d'assemblage ,merci de la partager Sous la loupe :Le kit voie variable HHO 974250
castor
castor
Résident permanent

Nombre de messages : 996
Localisation : franche comté doubs et hte saone
Age : 73
Tracteurs : minitauro 60
Date d'inscription : 23/12/2013

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par polo-du-lot le 12/1/2020, 12:50

tu va pouvoir vendre tes modes opératoire de montage a HHO :siffle:
polo-du-lot
polo-du-lot
Grand fan du forum

Nombre de messages : 5169
Localisation : gignac 46
Age : 56
Tracteurs : JCB 2 B II, RANSOMES 350D , RANSOMES 51D
Date d'inscription : 01/05/2015

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par mcgyver le 12/1/2020, 12:56

HHO ,ils savent !!!! c'est pour celui qui veut entreprendre un montage que ça peut éventuellement aider :youpi: :youpi:
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par polo-du-lot le 12/1/2020, 13:19

c'est pour que HHO les fournisse aux clients (eux c'est sur qu'il savent ) enfin j’espère :siffle:
polo-du-lot
polo-du-lot
Grand fan du forum

Nombre de messages : 5169
Localisation : gignac 46
Age : 56
Tracteurs : JCB 2 B II, RANSOMES 350D , RANSOMES 51D
Date d'inscription : 01/05/2015

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par mcgyver le 12/1/2020, 18:30

La seconde coulisse est entièrement soudée (toujours en protégeant la lumière )

Sous la loupe :Le kit voie variable HHO Bild3936

La plateforme est posée sur 2 tubes carrés (ceux des rallonges de lame ) et les parties AV et AR du châssis sont positionnées et calées
   Sous la loupe :Le kit voie variable HHO Bild3937

ATTENTION au sens de montage ! la partie AV est celle qui a 4 mortaises

La partie AR n'en a pas et l'on voit l'emplacement de la butée de rotation
Sous la loupe :Le kit voie variable HHO Bild3938

Les deux cotés du châssis sont ensuite positionnés et serrés

Sous la loupe :Le kit voie variable HHO Bild3939

Les 4 vis de coulisse sont positionnées environ au milieu et les écrous serrés afin de bien plaquer les plats usinés à l'intérieur des coulisses

La cote de 487 mm ( + ou moins quelque dixième )  est finement mesurée à l'aide d'une pige réglable

Sous la loupe :Le kit voie variable HHO Bild3940

Pour un bon parallélisme la mesure doit être le plus possible = des deux cotés
Ici 10/100° (petit ruban )
Sous la loupe :Le kit voie variable HHO Bild3941

Si la différence est de plusieurs 10èmes il  conviendra de caler le côté le plus étroit ,soit à l'avant soit à l'AR  (au niveau des flèches )

Sous la loupe :Le kit voie variable HHO Bild4010
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par mcgyver le 12/1/2020, 19:21

Le châssis est tout d'abord pointé aux 4 angles supérieurs
Sous la loupe :Le kit voie variable HHO Bild4011

Puis aux 4 angles inférieurs à l' Extérieur  puis à l'intérieur en le solidarisant à la plateforme

 Sous la loupe :Le kit voie variable HHO Bild4012

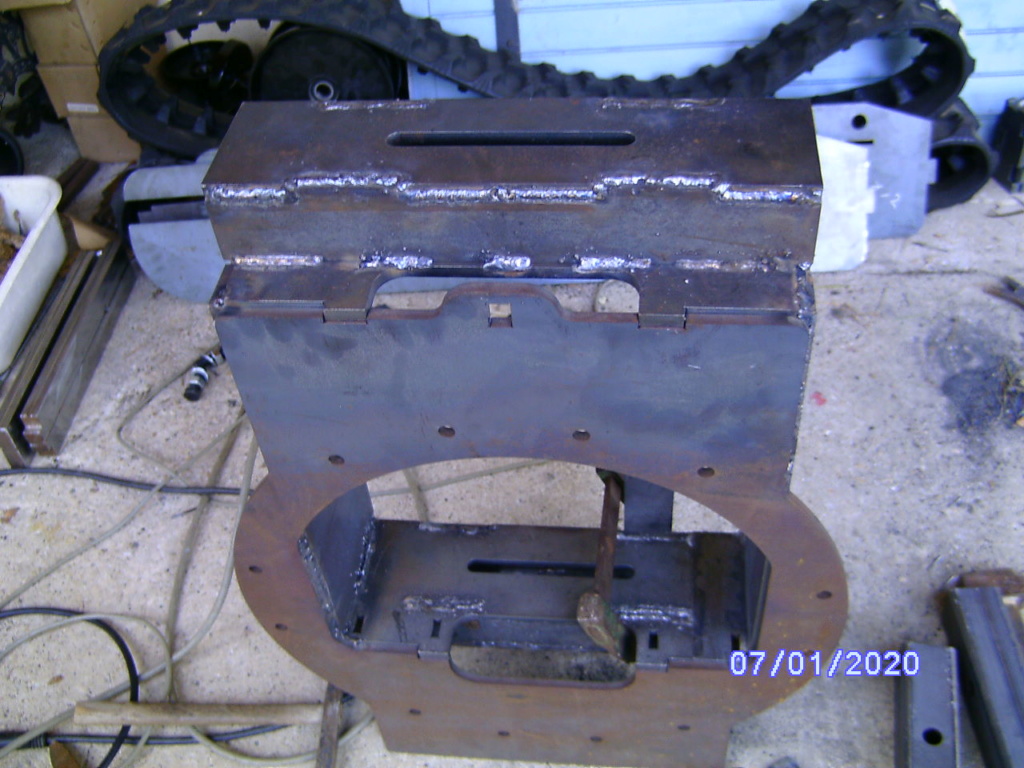

Le châssis est entièrement pointé ,puis soudé (en commençant par les angles INT et EXT )

Sous la loupe :Le kit voie variable HHO Bild4013

Sous la loupe :Le kit voie variable HHO Bild4014

Sous la loupe :Le kit voie variable HHO Bild4015

Sous la loupe :Le kit voie variable HHO Bild4016





Sous la loupe :Le kit voie variable HHO Bild4017

Sous la loupe :Le kit voie variable HHO Bild4018

Sous la loupe :Le kit voie variable HHO Bild4019

Sous la loupe :Le kit voie variable HHO Bild4020

Sous la loupe :Le kit voie variable HHO Bild4021

Sous la loupe :Le kit voie variable HHO Bild4022

Une légère déformée est observée sur la plateforme

Sous la loupe :Le kit voie variable HHO Bild4023

Sous la loupe :Le kit voie variable HHO Bild4024


Il y a si peu que quelques coups de masse sont suffisants pour retrouver la planéité
Sous la loupe :Le kit voie variable HHO Bild4025
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par polo-du-lot le 12/1/2020, 19:54

beau résultat, car souder une plaque sur un support rigide avec une toute petite déformation Sous la loupe :Le kit voie variable HHO Fans
polo-du-lot
polo-du-lot
Grand fan du forum

Nombre de messages : 5169
Localisation : gignac 46
Age : 56
Tracteurs : JCB 2 B II, RANSOMES 350D , RANSOMES 51D
Date d'inscription : 01/05/2015

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par mcgyver le 12/1/2020, 20:42

Préparation des flasques support de lame
Pointage des trous de fixation de gouttes d'eau
Sous la loupe :Le kit voie variable HHO Bild4026

Idem pour les bras de lame (j'ai loupé la photo Embarassed Embarassed )
Mise en place des plats coulissant (à la bonne place et dans le bon sens )
Sous la loupe :Le kit voie variable HHO Bild4031

Une passe de soudure (de remplissage ) à l'endroit ou il faut souder les plaques bouchon en protégeant les plat (des gregnotes)
Sous la loupe :Le kit voie variable HHO Bild4027
Suivi d'un meulage
Puis contrainte  du plat contre le premier (via un bout de tôle appointée )
Positionnement de la tôle bouchon en insérant une tôle fine de 0,8
Sous la loupe :Le kit voie variable HHO Bild4028




Sous la loupe :Le kit voie variable HHO Bild4029
Soudage du bouchon

Sous la loupe :Le kit voie variable HHO Bild4030

Sous la loupe :Le kit voie variable HHO Bild4032
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par Romain.56 le 12/1/2020, 20:50

Salut, joli travail.
Pour le graissage des coulisses, une accumulation de graisse avec la poussière ne risque t’il pas de faire une pâte épaisse qui empêchera le bon coulissement à la longue ? Peut-être qu’une petite goute d’huile à la burette de temps en temps suffirait ?
Romain.56
Romain.56
Résident permanent

Nombre de messages : 326
Localisation : Vannes (56)
Date d'inscription : 28/01/2018

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par mcgyver le 12/1/2020, 21:02

Il faudra prendre le temps de descendre de la machine ,d'essuyer convenablement les plats avec un chiffon et de re-graisser au pinceau avant de rentrer les voies ...sinon effectivement avec la poussière et la graisse ,ça ferait "pâte à roder "
Mais bon c'est là une toute petite contrainte ,il me semble ,au vu de la stabilité que ça doit apporter
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par mcgyver le 12/1/2020, 21:49

Mise en place et soudage des pattes de fixation du support de joint tournant

Sous la loupe :Le kit voie variable HHO Bild4033

Présentation des support de fixation de lame extérieur
Sous la loupe :Le kit voie variable HHO Bild4034
Un petit ajustage est nécessaire car la 1° ne rentre pas

Sous la loupe :Le kit voie variable HHO Bild4035

Traçage de l'emplacement sur la plateforme en vérifiant la cote extérieure qui doit être de 376 mm afin d'avoir 360 intérieur

Sous la loupe :Le kit voie variable HHO Bild4036

Mise en place d'un support intérieur (bien d'équerre )
Sous la loupe :Le kit voie variable HHO Bild4037

Sous la loupe :Le kit voie variable HHO Bild4038
Traçage sur le bas de la plateforme

Sous la loupe :Le kit voie variable HHO Bild4039

Sous la loupe :Le kit voie variable HHO Bild4040

Sous la loupe :Le kit voie variable HHO Bild4041
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par cedreatlas11 le 12/1/2020, 22:46

Il aurait été plus judicieux d'intercaler du PEHD pour éviter la graisse et ses inconvénients Sous la loupe :Le kit voie variable HHO Wink
cedreatlas11
cedreatlas11
Grand fan du forum

Nombre de messages : 3584
Localisation : Aude
Date d'inscription : 21/10/2015

http://cabanes-des-fumades.e-monsite.com

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par mcgyver le 12/1/2020, 22:49

Certes ....mais vu la place .... :siffle:
mcgyver
mcgyver
Modérateur
Modérateur

Nombre de messages : 10632
Localisation : gard 30
Date d'inscription : 21/01/2011

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par cedreatlas11 le 13/1/2020, 05:47

Bonjour, c'est juste quelques millimètres de coulisse en moins remplacé par des plaques de PEHD Sous la loupe :Le kit voie variable HHO Wink
cedreatlas11
cedreatlas11
Grand fan du forum

Nombre de messages : 3584
Localisation : Aude
Date d'inscription : 21/10/2015

http://cabanes-des-fumades.e-monsite.com

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par JJR24 le 13/1/2020, 13:07

Bonjour,

Sous la loupe :Le kit voie variable HHO 0039 Sous la loupe :Le kit voie variable HHO 0039  Merci pour ce partage  Mcgyver! ami ami
Je verrais bien une arase des angles sur les coulisses internes?
(Réserve de graissage et facilité de coulisse);

Cedreatlas11, comment fixer ces plaques de PEHD?
JJR24
JJR24
JJR24
Grand fan du forum

Nombre de messages : 3122
Localisation : BRANTOME 24310
Date d'inscription : 15/05/2019

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par cedreatlas11 le 13/1/2020, 13:49

Le PEHD se plie à chaud, four, chalumeau, décapeur Sous la loupe :Le kit voie variable HHO Wink
cedreatlas11
cedreatlas11
Grand fan du forum

Nombre de messages : 3584
Localisation : Aude
Date d'inscription : 21/10/2015

http://cabanes-des-fumades.e-monsite.com

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par nescafe80 le 15/1/2020, 17:21

Bonjour.
Merci pour ce reportage très sympathique.
Combien de temps en soudure ca vous a pris, à ce niveau d'assemblage?
Quel type de poste a souder avez vous?
Enfin est ce votre métier?
Merci.
Olivier
nescafe80
nescafe80
Résident permanent

Nombre de messages : 101
Localisation : peymeinade
Age : 40
Date d'inscription : 01/11/2017

Revenir en haut Aller en bas

Sous la loupe :Le kit voie variable HHO Empty Re: Sous la loupe :Le kit voie variable HHO

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 18 1, 2, 3 ... 9 ... 18  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
