Sous la loupe :Le kit voie variable HHO

Bonsoir mcgyver merci pour le partage et les détails
Je vois juste certaines des soudures où j'ai l'impression qu'il manquait soit de l'intensité ou bien le laitier de la baguette qui semble gêner lors de la soudure , j'ai vue certaines baguettes compliquées à utiliser de par se phénomène . C'est pas pour chipoter mais juste pour comprendre le pourquoi . Sinon super taf

@Jean-Luc 16 a écrit:Bonsoir mcgyver merci pour le partage et les détails
Je vois juste certaines des soudures où j'ai l'impression qu'il manquait soit de l'intensité ou bien le laitier de la baguette qui semble gêner lors de la soudure , j'ai vue certaines baguettes compliquées à utiliser de par se phénomène . C'est pas pour chipoter mais juste pour comprendre le pourquoi . Sinon super taf

bonsoir
effectivement j'avais remarqué que certaines soudures ne sont pas parfaites

A+ GL

le plus important dans une soudure c'est qu'elle soit solide
et puis bon my gyver doit avoir avoir un peu la tremblote ca se voit du coup

J'ai enlevé ma petite boutade mais je lui en réserve une, pour la finition peinture

Bonjour
Je ne suis pas inquiet pour la qualité des soudures de notre ami !
je dois juste préciser qu'en plus de son handicap, notre ami a actuellement des soucis de santé au niveau des mains...il n'est pas du genre à venir se plaindre sur le forum mais vu les commentaires sur les soudures, je pense qu'il est bon de le préciser.

a+
JP

Oui, c'était juste quelques boutades, qui n'enlèvent rien à la qualité de la démo

@Jean-Luc 16 a écrit:Bonsoir mcgyver merci pour le partage et les détails
Je vois juste certaines des soudures où j'ai l'impression qu'il manquait soit de l'intensité ou bien le laitier de la baguette qui semble gêner lors de la soudure , j'ai vue certaines baguettes compliquées à utiliser de par se phénomène . C'est pas pour chipoter mais juste pour comprendre le pourquoi . Sinon super taf

Bonsoir
Ne voyez aucune offense dans mon commentaire , loin de là , ni même une remarque désagréable , si c'est le cas j'en suis fort désolé

Bonjour à tous
après une interruption de plusieurs jours (plus d’accès internet ,je viens enfin de retrouver ma connexion )
Concernant les soudures ,c'est la cata .....Les baguettes sans doute car même en décapant à blanc ,on a l'impression que ça "fuse" ...
J'ai du en reprendre plusieurs et mettre davantage de "sauce"
Ce sont des baguettes GYS pourtant mais leur utilisation est très inégale ....certaines passent très bien et font de jolie soudures et d'autres crachent comme s'il y avait du galva .....

@nescafe80 a écrit:Bonjour.
Merci pour ce reportage très sympathique.
Combien de temps en soudure ca vous a pris,  à ce niveau d'assemblage?
Quel type de poste a souder avez vous?
Enfin est ce votre métier?
Merci.
Olivier

Le temps ...???? difficile d'évaluer lorsque l'on s'amuse à faire un post ,car le temps de prendre des photos de gribouiler un petit laïus afin de le retranscrire ....ça double ou triple le temps ...
Je soude avec un Gys 4000 inverter
La métallerie fut une des branche dans laquelle j'ai un peu joué

Bravo Mcgyver , pour ce post que je suis attentivement pour mes futurs montages.
Comme le dit Polo-du-lot , l'importance d'une soudure c'est sa résistance et non pas son aspect.
Même avec des semi auto , on peux avoir des soudures pas très belles.
Bonne continuation.

Mise en place ,du second support intérieur  et pointage




Calage du jeux résiduel pour éviter la déformation


Soudure des deux supports intérieur





Pointage des supports extérieur





la cote de passage est d'environ 70 mm



Les soudures internes ,peuvent être exécuté par l'ouverture




Les 4 bagues de 10 (diamètre 20 mm )sont ensuite soudées en mettant un axe de 20 en place

@flyjet (npdc.assemblage) a écrit:Bravo Mcgyver , pour ce post que je suis attentivement pour mes futurs montages.
Comme le dit Polo-du-lot , l'importance d'une soudure c'est sa résistance et non pas son aspect.
Même avec des semi auto , on peux avoir des soudures pas très belles.
Bonne continuation.

Question résistance je ne pense pas avoir de soucis ,mais pour l'aspect ,je rage un peu ..mais bon

Préparation de la lame avant
*

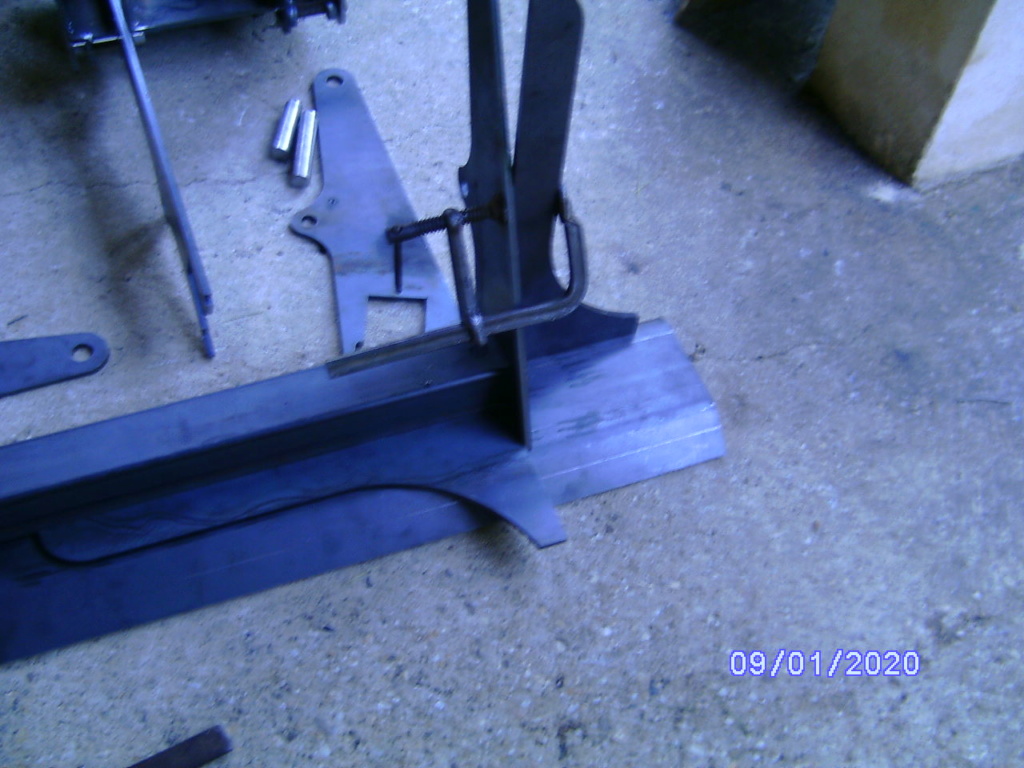

Le tube est posé bien parallèle au bord de la lame et le premier support est installé bien d'équerre



La découpe est un peu trop juste ,si bien que si l'on soudait directement le support sur la lame le tube carré ne rentrerait plus
Après pointage du premier ,le second est mis en place de la même manière



Bien vérifier que la cote extérieure soit de 358 environ


En se servant de la cale d'épaisseur ,on pointe une barre d'écart  .
On positionne les deux supports intérieur en plaçant les bagues d'écart et les axes  afin d'avoir un bon alignement du tout





On place le tube dans le bon sens

Le tout est pointé




Avant d'être pointées ,les deux bagues de 50 mm sont orientée convenablement (via une tige filetée ) afin d'avoir un accès aux graisseurs commode ,lame levée


Vérifier avant soudage que la lame se monte bien sur le châssis


Soudage complet

En regardant les deux flaques Gauche et Droite  ,la mesure des mortaises est de 25 mm de large et l'écart entre la G et la  D est de 2 mm ...??
Ce kit étant un des tout premier ,j'ai dû hériter de deux pièces datant d'un premier jet (à l'époque ou j'avais lu sur le post voie variable que les plats usinés mesuraient  25 de large et 80 de haut



Le décalage d'ailleurs me conforte en cela puisque 'il est de 25 mm


En positionnant les deux flasques l'une sur l'autre


La ligne de référence sera donc



Il faudra donc en tenir compte dans l'ajustement des tenons des plats usinés afin qu'il puissent  rentrer dans les mortaises des joues et surtout en conservant la mesure imposée par la largeur du châssis fixe ,soit  487 mm  + ou - quelques dixièmes en se servant de la pige d'écart avec laquelle on a mesuré le parallélisme des plats installés sur le châssis

Seuls les 2 mm d'écart m'interpellent car ils ne devraient pas exister ....mais bon on jouera avec

Traçage pointage des trous M 6 pour la fixation des gouttes d'eau des axes de roller


Perçage à 5 et taraudage M 6


Dans la foulée  Positionnement des embases (et contre-perçage )qui serviront ultérieurement pour la confection de paliers (comme pour la 357 )



Préparation des pièces qui serviront à la construction des deux joues extérieurs


Bien repérer l'intérieur et l'extérieur ainsi que la position des joues afin d'éviter des erreurs
Il est bon de les disposer "en miroir"

Positionner le fond de joue du tendeur sur le flasque Gauche en se servant du renfort supérieur comme équerre



Positionner et pointer bien d'équerre le déport du support moteur en s'assurant que la petite mortaise est bien vers le haut du châssis


Positionner et pointer le support moteur en s'assurant de son parallélisme





Pointer les équerres de renfort


Puis les renforts intérieurs


Le fond de joue du tendeur étant pointé ,(la hauteur de cette pièce est de 171mm ) régler une pige à cette dimension afin d'assurer un bon parallélisme





Bien vérifier que le flasque extérieur soit bien parallèle a la joue

Mettre en place le renfort supérieur et le pointer en mesurant bien la cote par rapport au bord supérieur



Mettre en place et pointer le renfort inférieur

le jeu c'est l'ame de la mecanique dit on !!!
les soudures du moment qu'elles sont bien mordantes l'aspect c'est juste pour les concours de beauté !!
pour le reste ça devrait le faire
continus comme ça tu tiens le bon bout
Ben rentre du Danemark cette semaine il te ditra les choses mieux que moi qui suit un peu dans d'autres spheres a l'heure actuelle a ++++

Petit à petit ,ça avance

@mcgyver a écrit:Bonjour à tous
après une interruption de plusieurs jours (plus d’accès internet  ,je viens enfin de retrouver ma connexion )
Concernant les soudures ,c'est la cata .....Les baguettes sans doute car même en décapant à blanc ,on a l'impression que ça "fuse" ...
J'ai du en reprendre plusieurs et mettre davantage de "sauce"
Ce sont des baguettes GYS  pourtant mais leur utilisation est très inégale ....certaines passent très bien et font de jolie soudures et d'autres crachent comme s'il y avait du galva .....

Bonjour
Je suis rassuré , du coup je ne dit pas que des bêtises . Dans toutes les qualités de baguettes que nous employons à l'atelier il y a des rutil qui son souvent pénible à employer car elles produisent beaucoup de laitier qui devient gênent lors du soudage et même pénible à à ôter , pour rattraper il faut  meuler.
Bon courage pour la suite ,super détaillé avec toutes ces photos et infos .

Pendant des années j'ai utilisé des baguettes universelles de chez Bricodépot (rutile EN 6013 ) et jamais eut de soucis ;ça fondait à plaisir
Hélas ils ne la tiennent plus en stock ....snifffffffff

j'avais une petite blonde qui fondait a souhait mais ça c'etait avant !!!

Une bière ?????

non non une secretaire pas farouche, et surtout tres gourmande

Maintenant ce serait plutôt une blonde qui mousse à souhait

@Jean-Luc 16 a écrit:Maintenant ce serait plutôt une blonde qui mousse à souhait

Hééééééé  on ne peut pas être et avoir été ....hélas .....
