Ici vos modifications ou améliorations  Empty Ici vos modifications ou améliorations

Message par Bking le 10/6/2019, 16:48

Voilà je propose de poster ici vos photos ou autres. de vos modifications ou améliorations de vos ph400. Cela peut donner des idées, ainsi plus facile à retrouver dans le forum.
Bking
Bking
Résident permanent

Nombre de messages : 123
Localisation : 55
Date d'inscription : 24/05/2019

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par fred650 le 11/6/2019, 10:33

Exelente idée,

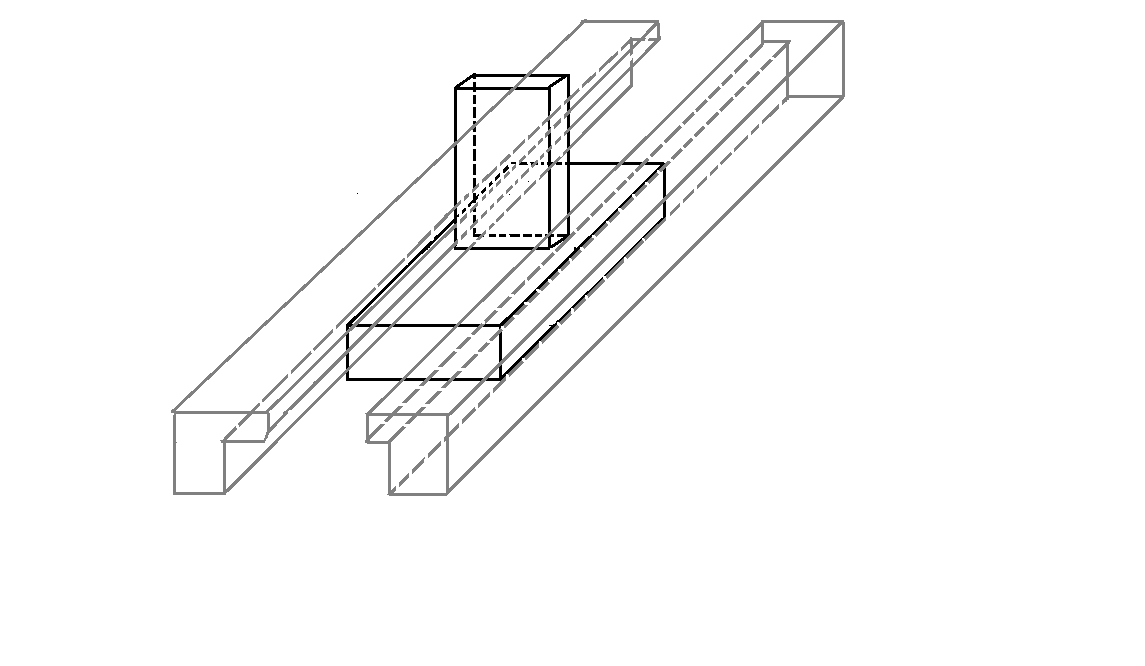

Moi je propose de réaliser une buté glissante pour les Ph400 qui n'ont pas de joint tournant, cela permettra d'avoir une rotation de la tourelle de 220° dans les deux sens. De plus l'avantage d'une buté glissante, s'est qu'elle ne coute pas cher a monter, qu'elle modifie considérablement les caractéristiques de la version de bas de la ph400, et qu'il n'y a pas de joint a remplacer tous les 1000h d'utilisation.
Je vais éditer ce poste et ajouter des images.
comme ceci
Ici vos modifications ou améliorations  But-glissante-1

instalation de la butée glissante

Usinage du chariot de la charniere:
Ici vos modifications ou améliorations  Wb6Oy_JhybaPfjXLNYU0nx0KR-RwvY2UlGsFjvSRbg4VfQB2_R9qtD3cPvIPWDW3RncoV2r0bnNlUrQI72UYObKp8scAYXj9UljYYIHtmY8NRnq4OhXNMKH6P-c5zikEdwk-RGpy1IlzMu_Z38Bvrgsw-vWBDpN3nguuiSyXz9djJevFyThf6QgTv_3PXCHwP6D-99dsuofg0T5ujU4onE3MRVNktiy6Cv9OyD3kbI_91dCE86dGkx16KNztvdKXYhdfrwYIsM6wHMwrhoi2lZ2tszR7SvQBxvbr1SeDzlEAIC0hmy6VwHXpR-giYBPWFJTFu2p2Gum9oRnxn1TDp0rqctc6v8qil15johxfT2Ly6MUrSs-qC41Vk2eG7C3Xh_laJBjxPZfgRZONn0a3F7TMF38ysEvCcsL-yzE-2mf29DK864c0Y-vRJFzucTBAiM2MXSerz3X4BjBPjQJHNfDvA1WmPrQ9DSnN-qidi6xxLv2IOelnxTEw-BR1DhI6Ii4-E2xJpWT56N5bbjwj9p-UI_Evn9bxRaWU0UZXmVQONiMmzk12HCe0SjrDNUUtJUiZ_fd5tjmK-a0TNiQAYJz_rfiHjcOuTNVv8U0kf_AStiX12MbP-0-glwdCNU_6p5xCK5yJc0Al16g36cVVe0NsbInN_yiHTbgJbDECl9FiLSdE4T8-AOES1v3Zo2ouNpAIn_E47tKvTlr5-PelIuRa=w1124-h843-no



Puis pointage des deux flans de la charnière avec des barres de 15X10mm en repérant bien le passage de l'axe de la noie

Ici vos modifications ou améliorations  2-GhsHVYl00-8DWK-qrn2goYAqo-fxLi1tAiMv4IdIGq10qhDtQ9b8fjBq-5Mr76s94JdQC-G7HuIs1WE4-k8NO-WwcM2UGcwqmMtH3iebjMxTs4c_PITKLcvF5h0anMC8PWvVEhxXBDQnDGeKLQJG7dpbI_prOXt-dqKoWy5bj2c2lm8IshX2MmhnaSOr082PRF4oOJOhsWrFE-4uzr3uHMVijDFhCg2qUsymETzndIRzzZlijKK1AYY12qPot0cgeiDcMPUtaD7o33P6ILCV80N48KHtwkCCS_DwLa6tNKeyT0vsS0hQ-QcSx6KlzY8iFuRtrGTFN4yTyzMauAFoQgcovwUW3qfq9LgiR_k1YTAiMdf7xibBALY6l9n-C5oRKLX_fPPrmlh-Ccyewdd_IROHqibJ0fugQYYusxLtcyiE0amImB53EcpAJoUCVMLW-7Yl-xBU7G825592UwQ3mYzag8IBwmE31UdYl_UwTtOKthDZiJ66bw4YXm7rGIHV1rhTNV0tkBtYcavrZsPtsIA4CltsvXYkaFykWo1UH44Py8o7ulPsEQq1U8co6-iRQsUI_IX2r2S4RTpx8kfIDcHBUDMD7YGXw5FsM11IKmCQx2mr5DGGI2CgjPOa_R9EppyHYomXrUKwkjkX009H8XoP5amQtIHKlOT8GbYZ5aS2QG_8rIfXx0VOPXzhuGbllynwDq4UbKLhUZKfypX5Q6=w633-h844-no

puis on fini de pointer les haut de charnière toujours dans la même barre
Ici vos modifications ou améliorations  Bc14CM0lqEh0jKZmsEi8Kn16Yy-MXu3RLWOxDFJgu8vY_QDOjULZ0dhbI8sHz442m7JUien7-rwCCEZyvC7zFJ1UBcqbHr7l1SgFrc9_E07yjsVakwvLyObBgo6Cv2_O5rISWv7yW1Pcsf7we9ZM9foQEDDg8ZwUEy8wAOcnexhpiKlMwhwAq2aq4dZGatkT6Dp7Y4ipdfkFpFlgbJ4L_zGEl140oJNArYcXgQVxrphStosl6goPizvKUdoq5xlpf098OYaSEpPfuUp6JwzlCgqcO6mAOKM4X3YJXqASTGcAbTd-4NjH7crzreztUW_TkDr_OazivyfiMJNw-Mbx-St7D2ciVUAYX7lRWwy8dXVaHplvYMl3slkcdvunTBKRwmYbD_gmsQvHopwKPDycDC89ViiwFWg1GkDty4GMbn2FQ6tfe1P0uz_Pzx6a5tmO5XvYb0vop76-4yWdYhzkzbprEG1tXW5JJtHwLV3XVnVuRb7AaODMkB2nsHIqC4bTj7yiijjJ9k24EI9vsYheWeyqryU8GiIZVdIGJvE0fCO-s9-txDQVZOLl-KwsAD5FRdMmINGZ8NEnh84j1LLJwbPY5NUUyaG1-Mn0cZsImxnG2fXG0NG7lfw-cxmlsP9JfWHm5b0OknPCyRl3qZ172QMwqd5mpc-giitYzDNiuhR58BKoMJWk4rrMpMte20xGH_gXWoNH-WGq_6BdJbC0NpHW=w1124-h843-no

puis on finalise les soudures en montant les butées
Ici vos modifications ou améliorations  ZNIGgrO-vHOBhWQNZFuIzcW5ylFWyFNdM1QtQGscR92xFGxscCPh6RZ3FVmyAmcRlhaF5X8nxV4lCYWZFQKSzSGDWAPkgH6c-l6-G1KyK_n3-tCxe4-cjXUpnwm3JGJzOHSxbCRcJ1SNDuNL2NGjLim2PjCcaDH2h6wGAvWpmm4moYsLznj49f_VLzu5gsco0xLqhv5_9qo3CLKEye6dzuMQ0pPOZMWPb_X94qrWO7cqCJqFRaoZnt5Fw_-lNAsj9oo4ojoxI9ju208MNrWwe5leQ_PkRcKQIrprtNfmTcXOuYgP0P8sJus0v9j4Y0IIvAYvsRtUY7JJBPnCUExUVTwt82D_UktxoYqwC8IxZXVrNrwjyDNwlfk2ye4SRFWfV1IaIHjh0CZ6HjwQFJBhAUzsk3Pd744fV_lU336nZiQV8AoJ5r1gk8sNho7I3lg13tbLAj_4bu5bu3YB-bK3psa2OqAif6j_JASI1FqzfZ_A7bVFH8d4wwPYfNEM1aJxeHqaTW9Scu4a9bBBQtNPPHV-QnsM2ZI5xvaBTr5roBOQ_BCcJUOTXHY4t_zjLcfTNLbWv7ar-j1-nTMwj9KLQ89LtOAJsZ2_dw1AeMgzgoywLGO4VYjgPrpEewy_qAQcYw3Ykzxru7Ikya-jk3bGGiwUk9NUYGg4rinRAF4PvGvC42Fd9e1cek8WhDs4G_brGGXyZbBek_D0ENLTfC4yrA69=w1124-h843-no

Ici vos modifications ou améliorations  PUWzj08GEp66HWqwa-xW13iqGgftjXGhgUuGbWiGzxphKM1uU_1h7faZNM2gbVvMRwFf0Q6lIoufjCq6JlFwEekI408q-6JcMQJzRdGEAB3s7egJkbNUL4GIMZmy8uL-qzSMU2Oj31F03OkEYpOI6OREZQn0ZrFmSBDp5ym4wqUPwkELfvnJKz1E_4TLLT164_Fu48QmPi-TyaxUV2KZ6ZfF9v8R0KyUZVUaP5Zk5WPUK8Q5CR6jH74HNf-0yv72O5p5AqKE5ZvMz8-ewTI1KB97dRTfy_1zs8lLpqIoQl5o3bMCAGhjTb9RLu9QcUUEexALL5-39wsB9ppAyu9Ybve9QR6CNW2I_tgmNlJdzoMnvz5W8kZG7sPKyhZ0nbHanMkL_sfVASH_9PjJ91GAkIWpL9D1wuA9ujsRSsyHM3lEADz1lPg9ZE1oVx7OaUntklr9eyAKzRSNF8dcQlegn_LROgk5xYuFP6lBKVEbTEW9FLjDOutYkM3gj-zKnNt3guwHet_3aceVeHcWlbinKDth7aAJJ6pb4fqDhX8Ro995BNw0vcge5flj5X8lcZGE2yqbWdrgxP_8tQxwv8Ysy-a-qsisMylF1tR2GYtCTkj7vYGB2nYo-Wtfiv5MRCNWFgWJE_gisEW8TCV9GrTYgjdFa7gNTJR30Yze3_K5mATe95XaVXLrgKKkgnpxNyj-CfKDGjF5NT62vqSzJa_yF1OR=w899-h674-no

suite et fin de ma butté glissante

j'ai soudé l'axe de la noie de façon a ce qu'il dépasse d'a peu près deux cm en bas. Tandis que j'ai soudé l'axe de amovible de façon à ce qu'il ne dépasse pas plus que d'un milimètre.
Ici vos modifications ou améliorations  BPIcCdoZATfnpbY315Yot8-rcbB-eXJkHHmCLRhZNZwrT0USZGM6zad3BVL8mHmzdt_u3uTPIWS_uWCfqGxYTv5Cfgd46DE9Uh5I35hn9nbL-oZX7wR2tJKwzdRwBU3i1p6zaHszYZJdR8wLY8HfvC41QMLVDu67goJwTe40hXGFClacraUigkAbVXSX_U4wqXIfjTgsCbAcm932TvUS7z05mUjfqMaFGwku2Io9fX-0egjGq_UFccmuZS6gSpuTzVbIhOf8hhxjOm40uxWqUGB6XdoLZDHcPAIesJtfqIID-AGqXu1b4VnCzSt4VZivM7u24ljZTscNq0OmgVKbl_AqKsk9ZZnm4KJLeTIouuTg4LjMC4qWFU3L2Rj9lCCZOG1mvm9o_E_LZiqhBl0ldr5yLILA1zwaqSutOPqxd5pf_cm3Pb2cIelqP-U9EaLdxVyXYgUgtcIPrs9wUf_HOnCDQQevZOGiZ3uBHdcSOoRBhT6UqTuN1isOcRIwYB3P009g4gtH4XyGzW8W-ubeCCEo-XXPwK0ynVGBqZwohaB71SneFP0cGe4KOOHVQQpTwE8jcj3jbPZyydVOBlVH_jJtGvaDQ8XWktYRyhhK4qGtCVh1TuTrTD8ITu3v_dwPnhwonq7tfFk9jw0vMRg_moNNVtP-X51bcS4n6OZTaPMvQe_Y10Ol8J2_kiw9fZ71nWOpCIY5Jbgid31UmgrAsMpb=w655-h873-no

Ici vos modifications ou améliorations  VOGm4TnPsyXAJLqAZ42PT5pM8vax_sigYzuB5ojlWtauviDaHTBJ1OoEty60oSniuiAmbHm1Vjy28Bs1JTwwJBcqlxNDj2yzZPIqr9W5lI-nPG9uOSm_CVKquDGwoBJNqFLz6wylUtq6iaBaofnxAoE6PoScL0VYqQ9Abx1XyBrTA1F73gUVhkf6u7wUQvvqg44N64U42MJnuBAz1WOXSQHcjb-myc_7x8_PcsEbEB6LrKQ_ItTYYcvTgU8ddIrvw1vxMC-Pyg9UQZdQj-cKZsVIm7YXCsoUZ2RSj-vvIScm7b653JyIR4ZGzcaWXzW146K2RslsD6zTJw8fjewFFOWFYbNTTzC7XqbvQqDfiHRj4VMyqU-bCEvvMX9LHjFLkvS2X2Xf0ubRG7aC_Fgko5yl1hTTGUzqePyeT3RZca9zAUFSzm0v0X5vwPFhCuqosrg3xQofHkvxN1MR8ALBcjy5IuFCZq9fzhERaZHYQvV7t9G17lh2j7RunXnO2RMNUxJwByTZN47zK9ISCSMGT07H61a3Vc9bjxRuPAykRVHfS1-x1zEw3f9s32Lj-G2d6aMAP0_LcWAnidY7CD0g6GKS41pyxcHxHQLmForMS-ng82X8NTRxUrY5lkun793x-dXsiKok10dNeX9RfoInLuxg0iGj_rzJXiNg00NquQnLyqn75Em0bKTQcIC_f4fCM6078tK_KU0sAn6utSooNYMS=w655-h873-no

puis reciclage des supports moteurs comme buté
Ici vos modifications ou améliorations  -fvD9dnrs4or1Us8LQDhZBIwIyv_N8kWCSqPutdSoFMxtkHkmoLU5bT4raYPo2iMNFuxHgCRsVjk5NrdWHsHknxkDT2Ul35ZMYTw7F7PAHKLjiaf_Pmn6NRnpihZeo111UYNcNQwYy22t_hzQsA2LoMItfsK3eaVt4d_VJdDh81cfpFVFvLYLwWLqA0gfcjW8Tqscpai2DnKc60tnjTKaDRCoaZVzHzFBrlhU7g0UfrBOQ0NZ2JhCawfhxUAnI6CkM6LPzRDip0tDGagV9XVNPD94p7uOiZZvGujK2Ayw82sx5HSOiBtmwabUwl4a_ZUNoMxuFt-RJP-bRFWfu3gC5KGiZxms9NYAkn-hcu1GfPrdSvtnY1Emr4X0E9_RrA5B3w3kmcsZ0ytz0zEKQ-w7cwUBKm5Z4OWJE-i_iVLVsnwmakrPnKEu_zFsT6txZXCYtLXro6Qm5CvJ5NCohtAlbXAP2_zis9HUZuBwFdgmAO5nJC2tKbmQ_xySRqCU5jNApJwCuSxDDYUP7mNE0w-5mQG1xERpFMCUIeLf23klBN-bEW4oQ67TwAeQWNI-tnbe4H5lX7R4idPqaFyURLKdvaDpS3MrGqhBqQuAk6Mx07nGmXRNGqPKe9L_c6-bkt4V14cRujpqc_WfhJkhIZT6bDzzVVOWPXksUxBoore63cjwdlHNm1OSHvCr3MSkIuWpjFt3atveTmoVkoUrbpk3aJl=w1164-h873-no

en vidéo cela donne ça

et avec une vue de face


****************************************************************
Aujourd'hui je vais vous montrer ma modif du jour. Comme j'ai la chance de ne pas avoir de voie variable sur ma PH400, à l’arrière j'ai de la place pour installer un support pour installer une attache remorque amovible standard Artic'cat (ATV nord Américain)
Ici vos modifications ou améliorations  VB2HplwgEjh5Hl3_7SnzoLb2WB7mVA6K1yR-mrW8-lATjZOPMuO4M6EATtb38G5cozGfyt8p6nhisKOTvwc8tFzLWDCFinRW1alhLWsZAasbYwSvm6INxpoDXLW2QXwIaBFIGV1a4MzwVnLWC4My2NT-Joilk-kZsCvYOY1xeIoty25F-F7LXTtDRFiQNzgg2HGqwPGb7NCxC5oYkPe5mLnftMED3-VXQk7l6iUXdqwUtP01EIqUZIkb5ZswKl4O51qD5y_dCtRgpGk_WNhUygYsTMWDGbUwdX3rJxIf33mKXo3MdVlAjP4hL_BNXFR3Fw9sSOYMxlLKDX0aFuZwce0yMovclr7UrTdvvaryt0rZMEt3Thre9m1lL8QPmeNxEvWYqJtaPCQU6wuv8xlMLNXTI4Pwl_ggW9uGLECGYg0NFQEdKyt4uYSTCXuaczcmojCGdSAm7o8rIxQD2HLsicGE3ILsMn2i5M6Oh0nGFbGU2CTbaGcYXfkStZPgFdWRDQ2v6nTe08Kd8gfXbh-ia3fiv_FFNhCNrQZR549mk-hlTRGwTf-rrjqIMo_RhAw_7rx66kPKutoE8_WgEEPcxIKEuA0wcD123pBmKuMSnV0JDQUEuSEPI0vfpcanEn2rqF_e9z_0Cp52AqY2RlkiAXZvSNmXa95pQBz0P35Enk7swjo0lJZVTM-waDCf0vukFDgNtLuJuRcA7VMJBWBAjiGx=w655-h873-no

sur le machine ça donne ça:
Ici vos modifications ou améliorations  LnMEMDZcBupI1RxY5vkHQeIr-_CBQ5Tj9yo8RlAkLrhoYmlIldZ4jN-Ej89cF5HPG4MgjAg9I-lrixCf8hYnXaEfX99pRTEkW3wPGSrJSUmZoyndTltxQ4rebUfgW8Wug-SYyD-4RF2H5EQel7UVfZ0lVGwfCXoGT04c4YuWt3BTqvaj4Cs7Tcvznfc-OjDAz7DDx8PkB2maZhMlwIm48Mi9psRciZOSsOJNUhAX0X1eQAzZu_KiUKegZxBs52uNxALspRrsLwuG7QiOOE59CZaxIvL7AVQoeIJkc3UsOZlG0Hbn7rrj3IMDRwV_MlJ9yvAjqQp7NhyZ8kd3cWfone4UKSt1foBk8j8qpQN2fjxo_Gc_QPK3nXLiap0WuxlkvPhL3e4cy9qI4NlpJQR4eYfdXLNgGWXoqQX-wnU3DY6HnwBwixxlcdyPFR_DL4dv0C5Ea_-zSR55sUda4lLHq15HpRhNYlJO-VFWm8lO_uxrt4TBbKrKj9TrqR9X7o6PzwEDe_ESXOD-B1w3_QCrtnifYkcqg-AtyMOXaANhgGJsbOUVgF3yqZwC6bWTCYF1L4-4F3kAcADv2XjUEoPra-khQPEZfhTdu7aBRvZOcXf-RTvTvuWRZVq0Nx5hO0X81ILJCtUWhupf_ikk9atDrRkuLEgPo9ZcYPjdW3WjdVlQQH5D5VEGrH8pYo8LCSGEPP2P5uxV2RKvD4kJVpEG6hf1=w1164-h873-no

et une fois monter on arrive à ça
Ici vos modifications ou améliorations  Ex7s29GEBwixSmpij5VK5tiO_5-9DNTMD4q8uTKfwTq8QH7AOH4iK46X89UXW2gQGJ8YX1ELolVq61LCyl3xJ-fQyZUDBXviSnFqedLsYxnYIYcMOBGgSlaZa0d_Edi8M4dPLZyjNhyBXPzEuAWieCwfIpS_8VhuiWi6PgbHPLQWf5bUfUkUfI_OvQjRY3aPsGwyyHRIrSBIHMD_uPaLpDoyWFLTQcwAewyJXOuwjKtU5OxiiccVe73pj9KZtlWhIjcJuqpFmx3bRezU1OIq-hdyPsJzkI8_XaTSbBz7LBEsJtWJyJjCjS3aMLG_Fuz1G22VottvPkSUuxIiZrz_BJSRtZSlhuScEO3tsWU7kUltIr6FmM4U0WQbBGYwCMVr8L0mx0Dl5hqluWAx8M8trunfP7oSUqk8rfOscsE3cCQkIbBKi9ESpccoixO809XcNJi2A1o6UbM_LJpdHNNKhgl6d1oiLrLgkjSd7Ng1ePkBvE04rPk6ismcNoXNF1klPuqsixOalIwTdMfFvx6E2XHxeUhbrF8um8ErqWsNzH9v3QerCM2u1HvqtN9oKgTFhqIa_f8w4Do_Yb7Sb3Xc1MoeQNuJhZj5vgSrSRJDRJv7pZfS3rwCmMnSn0a_lz86OfN642uTdG1kMqWNXddTiJdsz_B9S3ZAMoBNC5x2-nfB1vjES-l3IcJluXueih54w2zYgqNG6T7yTSmZ6soSjllj=w1164-h873-no

****************************************************************
Au debut j'ai trouvé que ma petite pelle était un peu trop violente. certain d'entre nous ont decidé de monter des valves d'équilibrage pour rendre les mouvements plus fluide.
Personelement j'ai trouvé ça un peu cher pour ce que je voulais faire. J'ai donc acheté des limiteurs de debit.
j'ai reçu mes deux limiteur de débit en 3/8:
Ici vos modifications ou améliorations  YFSzRw7hAA0c1DQ2_8vfqoFKoleVFuorkClN4PvedOvD31yo0AhH1--2YbrfV57276iyRlBFJgkM57gob_AiALZ4U9FiZgpzjrICNp0Y62gzgfZY64ftYXrWC0ogKg6NUOH0JO0oHuZP2pZxY2rB46FMRc1cXbi0j0e-3ms0GHuEiKbxzauxQ-zS-4mV98vtxHN5ZcAhTp4DccjVshemdRjNLg6eOqN_hHjHoSpCVB6T1PyzqkgEQwi_HGY9hddzKFTgtxGh3xHtgYHql2lpS5YUTrLYGSYUV1AWxKt6wEs6JczimU25l-h09ARHe0LyOLw3zDIKBCU6N859X40Ib4c7DFkgpkym8PzPEy5OxLW0yyKsaXzyyVbBhbA78s6ZCTo-rlmeXcdl7Ze_REVdwIFkEna2vnhwMBmRrdb6GhwL4kaCFVdbBb1rGe4ygrEGO-VhZBTLkmZEdi_nZ4OIr8c6zObLSdJpaMcfdFyEu4bhVgMrOJpeZ1LR8y-BqeZyW0kqk0G6k8rb49Vsxq5cYTW7idJBeiWYfSyhGNgob1V9nMggYL0yFps3omOodCcfBf3arwqf8vbeWLSIn8T3Z4R-FacCwQ5BZMJPJ8Qf8shV5Fv2XFUdX1Y8UpCkoXp3Hf6sIe6l9nCD9LHsC5iZsoWOShi9e-bfyqd6gxtAU942oOnry_O5-V8hEk7GZS7yBuZBYkbBS--FH_GBWAbVOfi8cDZ-6Pttqz8jcHxQEAnfVfY=w655-h873-no

et j'en ai profité pour les monter immédiatement
Ici vos modifications ou améliorations  NOtLqIAl-X2PiEEM3hYECB8P9Al4DCIM_d4_WIrSv4hiW5LuCZCQecYbgwHQmHb1Kop4xqf7UEV8fOI84WRLK_HjKQwKDv6iWcOrAlZv0uD8lQKNTRxZJ-8jctVefDGiz89X9qocaKXs3vUln361V8F81YA2GHCs9lKGLnSXgWDlkJRz7G4eKU3Ca-PqYdoMFdcJ7B_3oLhs2LTxwk7ABXRw71wd8C1UmcLmmlogjYWZUrxAiHC0ihW94Y_dA8n3U2HwwBDzlZIx8n6w1EduvHYdvyLljCy-kMVvkumOgB3LL0uAcj77fQbxKECXnccE3cR4axoqxBVdC5cwCDEgu5KUIhdB6_7u9IenLqiWvV3Tgwy2JTDeLa41YBiLroWHJ7uBaMVsmV6UNfFBv71JMWIuNl6rA3DXB9GbLHRESMVxQuAUZ_-51JgqqARbUyyM4enmmMwuMqs7yPVQ5ELkI9tp6W13plZgh3fsEcS6Z5kFPbnGRDnrRYTzPfgE_ipXmDhpMbF5xBilWtaXDHwqNQIkJF2caoLvW4OtPnv54XASCpwstT2CYS9MjAhFurBJ9sTrrF7xQpJmbLUJI4HTpC4kMhSaV-Odh22PALZuPoITYas2ZKxlJE_BWzHFS0vpk7qupUh5IadrVcfXJmr0EEiw-QoKBFEFr0sP-Zjr8oQTUMLfqSkoQOyuyP7NcC7dyQ2Q1z6tj4W_iqhFskXLWUSW-PjrXJRSq7fMyX2bK65iXuA=w655-h873-no

placé a coté des commande je peu modifier la vitesse de mes vérins sans avoir besoin de bouger du siège.
Ici vos modifications ou améliorations  KvHVfigIIOy444L3GjzK7pdjijTLOTPdI4K2SH5VLu66VrDUcQQm7V8Clp1m4IAPC-Fh72XW2VjpfEWJyxI90HuDtLjaJUvMmw85zN0BMprYBOLF5HPqluJ7sGJSnggm0gvD_e0uo_KlwLeKxS8G0K9a31kaqgJgYb0q1Ue1zWRMsPP7Zrep7iYoq9i0scDxW0O3MkHWcESnhD98oGhI9hD4dJuKrvFZwddYdkbcCsqanJjdkFjm7l2WsXc-LC-2PVSI8rUwsgmMxO1PEkWsIc0JbhhzR-yTbcj_WfX5WtmYYD2k6djgMVycnmZ7y1GMnU06rmxYaXzTo2X20LcpAYIZpx6_jboE_9y9J3RLpB8EGoR11MEHR8zQxgepyhgtERNym0sz9N4A_v-RTo-vbwvvzvh_DIV7JIkfAeN-PM_tmWtzn3pLGg3xKQ9R2R9tR23obIHsDiBxZyfvYCjCek5NvGt63nlBDLVcdLi_smtZeF-xpW-7CZvA9HZtKRAUl4xkaBkUjkacK0DnHfpjvu4SFsVchcXk54IY3gwqkGg2HAvN7BJghqPRRsYX94XAUuttFU-eMJztepLKVqLq91366yf1hesnMa4zqmjMFKr6XUQ8-MrG4bfDQPhneiJv8HAiE2UhXEIhECdP618OcfU8XUoWewZHhFtQTEKuAfzuGh814Nnr4Gkzm6lol_ML0rBMYef2f6Q6feuFkavjAAPPcr2QLu4tIHmO9AjiMV4F300=w655-h873-no

**************************************************************
Aujourd'hui je m'occupe de son cul.

pour comencer je soude deux poutres de 60 sous le moteur.
Ici vos modifications ou améliorations  HuqEBkXsPwzJp7vP-y0vg8MmBLXRvIa0U1yd46jBOTLC0q5qq0M6vVEci66ERQc6s0pADCAtTvpRCb91gw8ZaK-RDAx-x4kVCxEcneuk24wWNCwY84_7CadqhB4YRGD1LCWubjbG3ZTgsN5jsun4Vu1weMsju-Pe7zLF6a6honvHKM8EASRpcUl4bjzK_YYmltgxgcugSQp5p8fUAhPAhQ91oUXransj2i7OXktw2oMnRLRTdjhu7rWGqhgGAPBlQNFLfnVucl6d_8pvK1Q_E-wA2HD6EaixN0GtpPA-G-muNLXJS1xfjH0HRr4crMVPhn9IviP5jbhZv5oKojuKLeRIkUwaqwUy2mE2-eqoW0flOT1N1JgZZ3E5793oAYBOZUAi7EuCp2nD610L_zI3eMQIc2LgZsLUiXm62RTz9_kLSJnmdudwEZHjeV_FP4LlGyPqArMU9bchQ-p3W-klRkNZ61ZxvVmHg1yYzavqHE_t8Jviy4VMEB-3UW4SGfizYugcEzMsNKua5JQSLKe8EOkwnDQCKzEAvuWrLFdv8CIFppWRPRLbxWv8W7K47eL39WsEIMVkBmR0MTOS458MhiPO5hnBKjbHzBnv4I7UriCpQI-ccQiz1iVClpZNB21oNHFFuL4yzI5PlHtp8e_o7RKu-58ub6Svi1divf8NlTxfu_dh50KB3ICdzJ7bDOvP9BeOw5y2_Sw2v7N5P1EQExj9KY7YTDVSDnU1ssva8uYnhik=w983-h737-no

Puis je fabrique un support avec deux tubes de 50.
Ici vos modifications ou améliorations  1OZ1sF0ksmpnNrG6X6S9-r_sHPjyEgrZ4q3JfuKT0eafoEClDroS2qNR1UVMqMGmEmAC_-1Fs5L67KFC_mRfkoXjhdTAXTtGGlvBk1-uyvz6zm2SApm-DAj_peThTptCUoKTsJGmgVmqIj-Jnze4eDIStQHDa2nmKclvZvqezNQlnJHjEOhagNenMyJJlZ4MBxs2LAiE40-qoPH9SQ3apHjEKKUBvkLyHuJyNBx7pbAvA7Ud8gktgfg3z8xhaU7KNrZUX-og9HgVy-xtd1MsS36rp-qv_O688Gy-cRMZuI1d20V9ltPqDlG4x2vcEKhpj3DyHKr_QxFspRfgf3hNSL7hVIqYEMXpMajRvABYq3emOsyVbjgf6raRlDRdyWaT_vD8kawgu7X8f2NPVKx2XDOdyO0O0gAUCvkFQpeKcMFrbni2a7vswcKvcAOXEKVvxIaPHJGnHQL8p8WRT5GMSZwxtIy9EkzgBWVMBSggboi4H46Hm_itLxE-M3qCtpz_hmqmjwghQRNkFun6TGSpEtRZzushV8vBSObiXFP0PBv0xTIyyRd9XS6cQPeFVxtgFabRLh882IVcXC5rOY4yGtVg9RK8MaiF1JAWrPSJ7-YFuvPbx9PpDT-xGzSnXMbaSntaIv0BOZoE8jJeqc7ydfWPCoe7NraSkrpNSjhNdfUdnuDDjnmWaxlTc1GFEgzd8uvosOkg0OKezEfa43d3dzotosW45L917Eu6YbneJarqSjU=w553-h737-no

Puis j’introduis le tube dans les orifices.
Ici vos modifications ou améliorations  YUeRhuNV5NnwBpO6Yx4CE0Zn6_8ua1fRBoA5dJLQt8Pzfh5QuKeE_meW93Tjhxsi1mbkKVIQqfR--m6POYuEZpSCkEEAWTTywY8YPfpq5ThWfO-HcfOcGCGwg3GfOCtKMJbOHsXQcOxNm4osqR-nmztGeoHPT86_D_BYBYiJt5pLab74CdqT9Q4E9EdUrTjTD7Nd1A5H4oz8_eHGOQXjl40TRR-iYYOKs4PHYVLbNyDkGfFIiqg-OiHy-6qJWveJDnXPnOd9K5jwx6VfRVhqp_YJELeQoRNXkdNsW23-7KXA1_K2h2jDZfHx1tNlzzp-Tawy0rhvBpY6SOU7hUY9i3FC08jACsRdFtEinyDxcS-GewkRr5tXkM8So-3YrfcDPDzNZdnaoUWVv40TPQeu_cNvd1ib00m2W40r7qgi9qCLrFYqzvHsb4aLWHbfIT1dqdPn0k0-jYGNayb5lDQxFzezCVU_A9G92tAVvYrKRaRKHcfcm6P8yXc-ZhnceOpd9E97OXGbLsFX706uJ7rNx-qNzJGjZ0SeG-gkrWUPWeQQFcIVfIA3ILWKOgfDJ03cqmgBy9iZE_4BRprPj9jUvTCrJ9HX3FBQ4W9YjrUKL6YU-6NaVsLIGzxp90WvPPj_dwD22v_PobtLSD2UxsNeK4pKnXg3g8MWvPOO6Utw6dnW2GsjliAgzK-SmUm1R87KorEoS8M_IKrzTL1Bxvxo7W26f08gqxQpl_JPAvHw7HmjFr4=w983-h737-no

Enfin avec mes gadget je lui soulève l’arrière, et je met du poids sur mon engin.
Ici vos modifications ou améliorations  RbTDSwiJu4SxuVPSr_TwePMxz4L7Y6qP67S-duTcxFWQLqkeMPd_bijNciRiEvsutd5vy7doKvePRqCAFqaG7NORRWcl_RR4EzqKWkFYFyRGIWnJ933rFazO3rmq8ayXh7gQ1h5Wx9mPxXMkfbkh3k9j1_oAK6se3t7v_jS25-VgWjaGsiuG9V7xTGDwkK-pBrGXWeIvAo6Er8sGUnd9BXgIaQ-ahWSU_pKZePXOjKRXdgB-MPJkRTKRqlmHBP1tLFzpwN2t4c42pjZc2Z85fvVR5H2B2lP7jQP96Qnq9Yx4QPHLd-rK7IVxJC1Xh4FTe3krp2TvF-Mwfl0MXG-D3aDTWHGp0waJAMYfaetus1Y6csr5xZSyvrnrCVBW0-yNRAv_R0td23NbcdH3Z8OV4YmpoxFJgZvu_ahy9nllq4We-1z7cYgrNmG3JQgc6_i2iavtldYmwzjCqboyj6lrvIfZlidanFl0K5FNHcKTqjG8uoRb9rW2lF_iQDuTCTPzgV1gY9fBd7i62cY8ZUIgn5-R3WGU_ttwRpFikN94iW_fBeCB3L5ADSjfIl8lA8b5QHDKPskc_WkcAeUeN3MvjX8CuwwDyKgMGJUDI6yxw6lnI_3TrSS6SdFO2Ar3xEgz7vkVgSVfkK4e8InA3jTmT3434O58fdZaefFwMlXYuPff87vNbIbpsD-BholEExNlXYMnEla8Tua_1bUVLCC1yIS7bl2XtAhENcAzxPx7qXAvVeE=w983-h737-no

voila ma petite avec son cul tout rouge (what did you expect).
Ici vos modifications ou améliorations  8pWVPNo8BfO0YanRlZOpJAK4h520rhk7-LsdDDw8INMxISC608yG-zoMsnJLgYUsVJKA7KU7fZXRhAOJyYtvvP8FKkN7ITURJ799_T-PoAmidjncdebt-u3f5o-JihTy1oEtdtESa_HNmzqKEoylp1627gRTiFIbJAYWHIp8zM9SpayfLfjSu4DecvvT-zmk-UuPW9baanRxzEdvudTv7sptDzWq5Iu4rsru9LIjvfjiBeEnwcozFzeJFmo_GgMT8Ti-juDXt-TcZ7NxGloOEMhV1Pe2BZTs2iI30I4EOqFQzJxQFFokgbaiwry1hjCgAJyPrJVOaLqWnrfAQ0umoRkXvUIwIE2lKsXPdeXFMdrqCUo0g1FLtF4BnuGNa6JQLY0XyBTimjECMLfHZE-vyXiFf0nk0siR6p3gP29TSy-0QVRNFnmfQuQCpUx710ewGDYcidfQo3iStS9-BOrPT-nfME1V41GPye2V4FABXK8vwoETI4eqhaqoS8fG-6esbrI3bVtEsOrZfTpfyidxWjeHstVmiSp-_eDVMyTnjUbOxNee05oTFiKYWyFEKUfRnZ4N_2aJx6q15dXsOQbzfaWSmo7kdkleGss-ubJeW6Pq0owqNXqmjv64w0momuwspwOLS0QPMXhpf7QVMSPjG-Hl25jBhHdV-quOOCAcqSZgLpiT58nuqyXxvuza-AdUI7htbokS_rJ_87aIImuB8p7kD75rKgNqYZUj-gCgs1jvkh4=w983-h737-no

on voie bien sur cette photo que le moteur peu très bien respirer
Ici vos modifications ou améliorations  LiuDCRqlEyQV0quMqdP3utTYhQhPVEGj7GzVFQFSYL-DDrTd2fJ5ZuthBx6W2H84LEcEgBx8dh29FcRe6605G_HnifTadz-hjCVItRxQBv2_-7krmaYmFYqoBe_hExdMNht-fojFof7c7Te9py1IGsofJcb6hjKu9fEJH4ZFLyid28vEu7u_z7EgileelnCEPSEsS4WC1iRWKXPI_dTxtBOZNPCmlGU_ugqQF7UCI5v1r0EUr4rF_GUTVJZOHA4Hqi-xgjVAchdjj1I7JD1swwliLA8IssYF0K7U40BiWAUOsXl5oZ_IeG6djaQPgP3MDS5flKst-Rsa40N4TUaX-x9hnyG1Z1b41mdyvZD-zrNudaY5NYEEQ3KT4vV3smKhCuKl-S1UsKi82ctDosn3nXi_HyuadUBqs-V-mrbmn1BycxyL5TXytRllkxpIXyWV8iyZtXx1MVbG1VQauEbpQpZUYfZV4LKC23kgPgQwMlFN9NB66DXetJD2NGAB-0hAcuTKMa51qtqJnSK-dQId-G2Fb2158MOB_KqtvtIN-npQRdf7JlyA5HrbZ626Pxjh34oAdOoXSTKwO9l7TLL7qYPlDBAp6FJXC9qlcKng_KzKg8c8TN_8U3prxtdDEhdnOuHUVG0HjpCjahunvjuPXNOEJzFawaJQjei-f5-tIc7OJS0e4fH8HZQEwSD_udWTXo3EMfe4YEFXuK20DjqY9LwCzCGqZT9CEVe4gkp9eaweggM=w553-h737-no

maintenant ma PH400 a un cul de tracteur de 150kg et ne bascule plus (j'ai testé)


Dernière édition par fred650 le 15/10/2019, 15:32, édité 6 fois
fred650
fred650
Résident permanent

Nombre de messages : 248
Localisation : wittersheim
Date d'inscription : 25/05/2019

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par Bking le 11/6/2019, 10:57

Intéressant comme projet.
Bking
Bking
Résident permanent

Nombre de messages : 123
Localisation : 55
Date d'inscription : 24/05/2019

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par juju84 le 15/6/2019, 16:11

bonjour,
pour commencer cure d'amaigrissement pour un des godet (16 cm)
Ici vos modifications ou améliorations  20190316

Ici vos modifications ou améliorations  20190317


ajout d'un anneau sur l'attache rapide pour se servir de la pelle comme grue  cherry
Ici vos modifications ou améliorations  20190426

Ici vos modifications ou améliorations  20190427


soudure d'un anneau sur l'axe du pied stabilisateur pour facilité l'utilisation, oui je suis feignent...
Ici vos modifications ou améliorations  20180639

Ici vos modifications ou améliorations  20180638

a+
juju84
juju84
Résident permanent

Nombre de messages : 134
Localisation : 84 vaucluse
Date d'inscription : 17/03/2018

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par Ben07 le 15/6/2019, 18:13

salut à tous !
Bonne idée ce post, pour moi se sera des rallonges de lames. double utilité  : évite aux cailloux de revenir dans les chenilles et gain de temps pour le terrassement!
Ici vos modifications ou améliorations  20190214
Ici vos modifications ou améliorations  20190215
Ben07
Ben07
Résident permanent

Nombre de messages : 585
Localisation : 07
Age : 37
Tracteurs : Tracteur tondeuse Murray sentinel & John Deere 160, Quad scrambler 500 HO 4x4 et PH400 de chez HHO
Date d'inscription : 24/11/2017

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par xavier34 le 15/6/2019, 18:39

Moi , je ne met rien , je n'ai po fait de modif Ici vos modifications ou améliorations  11945 Ici vos modifications ou améliorations  11945 Ici vos modifications ou améliorations  11945
xavier34
xavier34
Grand fan du forum

Nombre de messages : 1468
Localisation : montpellier
Date d'inscription : 15/02/2017

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par cedreatlas11 le 15/6/2019, 22:47

Oui, mais pourquoi ta PH pèse 4 T :bizarre:
cedreatlas11
cedreatlas11
Grand fan du forum

Nombre de messages : 3584
Localisation : Aude
Date d'inscription : 21/10/2015

http://cabanes-des-fumades.e-monsite.com

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par xavier34 le 16/6/2019, 08:31

Parce-que j'ai utilisé beaucoup de baguettes de soudure Ici vos modifications ou améliorations  Wink
xavier34
xavier34
Grand fan du forum

Nombre de messages : 1468
Localisation : montpellier
Date d'inscription : 15/02/2017

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par jean-jacques rouleau le 16/6/2019, 08:47

Bonjour,

Xavier: beaucoup de baguettes de soudure, c'est donc une modif pour servir de contre-poids! :youpi: ami
JJR24
jean-jacques rouleau
jean-jacques rouleau
Grand fan du forum

Nombre de messages : 12299
Localisation : 24310 brantome
Date d'inscription : 07/08/2010

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par Bking le 16/6/2019, 17:56

Est-ce que un modérateur peut bloqué ce sujet en-tête de liste.
Bking
Bking
Résident permanent

Nombre de messages : 123
Localisation : 55
Date d'inscription : 24/05/2019

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par Reivax le 22/6/2019, 23:25

Bonjour
truc tout bête pour vidanger le bourrin sans tout farcir d'huile:
Ici vos modifications ou améliorations  P1320811
Ici vos modifications ou améliorations  P1320810
Tube PVC découpé et formé à chaud pour tenir accroché au moteur. positionner, retirer le bouchon de vidange puis ouvrir la jauge!.On laisse égoutter, un coup de chiffon et voilà.
Vous noterez pour l'occasion l'adaptation des silentblocs.
Reivax
Reivax
Résident permanent

Nombre de messages : 138
Localisation : comtat venaissin
Tracteurs : Vendeuvre 500 - tracto Super 7 - Kubota B1410
Date d'inscription : 22/05/2018

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par le chenillard le 3/7/2019, 08:33

parait meme qu'il existe des pompes pour ça mais chut !!! c'est confidentiel Ici vos modifications ou améliorations  Buzz Ici vos modifications ou améliorations  Buzz Ici vos modifications ou améliorations  Buzz
le chenillard
le chenillard
Grand fan du forum

Nombre de messages : 3915
Localisation : Jonzac
Date d'inscription : 17/02/2012

http://www.hho.fr/

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par Reivax le 4/7/2019, 21:04

@le chenillard a écrit:parait meme qu'il existe des pompes pour ça mais chut !!! c'est confidentiel Ici vos modifications ou améliorations  Buzz Ici vos modifications ou améliorations  Buzz Ici vos modifications ou améliorations  Buzz


:siffle:
oui, mais là, l'incontestable supériorité de cet outil très technique c'est qu'il est "DIY", c'est tendance le Do It Yourself . En plus, véritablement  low-cost et on peut vidanger dans un garage en pente, ça débordera pas par le bouchon de jauge !  Ici vos modifications ou améliorations  502276
Reivax
Reivax
Résident permanent

Nombre de messages : 138
Localisation : comtat venaissin
Tracteurs : Vendeuvre 500 - tracto Super 7 - Kubota B1410
Date d'inscription : 22/05/2018

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par le chenillard le 5/7/2019, 08:17

devant tant d'arguments je m'incline Ici vos modifications ou améliorations  Buzz Ici vos modifications ou améliorations  Buzz Ici vos modifications ou améliorations  Buzz
le chenillard
le chenillard
Grand fan du forum

Nombre de messages : 3915
Localisation : Jonzac
Date d'inscription : 17/02/2012

http://www.hho.fr/

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par cedreatlas11 le 5/7/2019, 10:35

mince, si, en plus, il faut parler Anglais pour faire sa vidange Ici vos modifications ou améliorations  Nono
cedreatlas11
cedreatlas11
Grand fan du forum

Nombre de messages : 3584
Localisation : Aude
Date d'inscription : 21/10/2015

http://cabanes-des-fumades.e-monsite.com

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par Bking le 1/9/2019, 10:31

Je le reposte ici pour les recherche.

Valve d'équilibrage commandé chez hho.
Donc dans le colis y a la valve d'équilibrage forcément ( était surpris du point de ce petit bloc ) une vise banjo avec 2 joints et un flexible les coudes sur la valve sont déjà avec
Première étape démonté le coude et flexible côté cul du vérin et ensuite visé la valve d'équilibrage avec la vise banjo sur le vérin pas besoin de téflon( orifice C1 de la valve) branché le flexible de la pelle sur V1.
2ème étape .débranché le 2ème flexible du vérin ne pas enlevé le coude et le branché sur V2 puis le dernier flexible qui est fourni en C2 et l'extrémité au vérin. Petite info les deux coude était mal orienté a la réception sur la valve je les es orienté avant montage pour pas forcer sur la vise banjo car le bloque tien seulement avec cette vise. Ci joint les photos
Ici vos modifications ou améliorations  20190913
Ici vos modifications ou améliorations  20190915
Ici vos modifications ou améliorations  20190914
Pour le réglage y a 2 vise comme sur nos distributeurs une qui gère V1/C1  et l'autre V2/C2. Mon réglage perso branché mano sur distributeur de la 400. Le réglage ce fait sur la valve pas sur les distributeurs de la pelle petit rappel :siffle: . Donc V1/C1 gère la sortie du vérin mis 60bars. V2/C2 gère la rentré du vérin mis 60bars. Si l'on augmente la pression les mouvements seront plus lent à vous de voir.
Bking
Bking
Résident permanent

Nombre de messages : 123
Localisation : 55
Date d'inscription : 24/05/2019

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par le chenillard le 1/9/2019, 10:48

Salut a tous
alors ça donne quoi au niveau utilisation ? car c'est la finalité qu'il faut voir dans ce contexte Ici vos modifications ou améliorations  Buzz Ici vos modifications ou améliorations  Buzz Ici vos modifications ou améliorations  Buzz
le chenillard
le chenillard
Grand fan du forum

Nombre de messages : 3915
Localisation : Jonzac
Date d'inscription : 17/02/2012

http://www.hho.fr/

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par Bking le 1/9/2019, 11:33

Résultat final j'ai plus le balancier qui ce promène car il gardé pas assez de pression sur un retour trop rapide. Avec la valve d'équilibrage la pression reste et mouvement plus fluide et moin de perte de pression exemple godet curage tu veux niveler y a des moment la flèche fait un micro arrêt donc tu tire un peut plus sur la manette et hop sa te fait une vague sur le terrain a niveler. Avec la valve la pression reste constante car tes distributeur de la 400 sont régler 140 ou 160bars et ma valve d'équilibrage j'ai mis à 60bars donc régule le débit
Bking
Bking
Résident permanent

Nombre de messages : 123
Localisation : 55
Date d'inscription : 24/05/2019

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par le chenillard le 1/9/2019, 11:42

super !!! Ici vos modifications ou améliorations  Buzz Ici vos modifications ou améliorations  Buzz Ici vos modifications ou améliorations  Buzz
le chenillard
le chenillard
Grand fan du forum

Nombre de messages : 3915
Localisation : Jonzac
Date d'inscription : 17/02/2012

http://www.hho.fr/

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par Patou53 le 1/9/2019, 21:49

une valve d'équilibrage est pour moi faite pour limiter l'entrainement du vérin par la charge pas pour régler la pression ou le débit. c'est une bête pas facile à régler si on veut qu'elle remplisse correctement son travail.
à +
Patou
Patou53
Patou53
Résident permanent

Nombre de messages : 451
Localisation : Mayenne
Tracteurs : IH 633 Zetor 2511
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par Bking le 1/9/2019, 22:14

L'ÉQUILIBRAGE DE L'ACTIONNEUR ?
Une valve d'équilibrage est une soupape de décompression pilotée, équipée d'un clapet anti-retour. La soupape de décompression dans la valve d'équilibrage est chargée de réguler le débit depuis le vérin, une opération des plus critiques. La soupape de décompression s'ouvre lorsque la force combinée créée par la pression de la conduite pilote et la pression induite par la charge dépasse le réglage de décompression (en général 1,3 fois la pression de charge maximale). La valve gère en permanence le débit et contrôle la descente. Si la charge commence à s'emballer ou montre des signes d'instabilité, la pression dans la conduite pilote chute, ce qui amène la valve à restreindre le débit sortant de l'actionneur et à éviter l'emballement de la charge.
En résumé tu règle le débit pour la sortie ou entré du vérin pour que ce soit plus fluide
Bking
Bking
Résident permanent

Nombre de messages : 123
Localisation : 55
Date d'inscription : 24/05/2019

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par Patou53 le 1/9/2019, 22:27

ce n'est pas un régulateur de débit si le vérin mène la charge la vanne n'agit pas et ne limite pas le débit. elle n'entre en action que s'il y a cavitation charge menante, à coup, flexible rompu ( n'est pas un vrai stope chute).
à +
Patou
Patou53
Patou53
Résident permanent

Nombre de messages : 451
Localisation : Mayenne
Tracteurs : IH 633 Zetor 2511
Date d'inscription : 22/10/2018

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par Bking le 1/9/2019, 22:45

Je suis pas seul à avoir une valve d équilibrage et pas le seul non plus a dire que la machine et plus fluide avec. Si tu prend les caractéristique sur papier de la valve ok et elle pas la pour limiter le débit comme tu dit. Installe une valve sur ta 400 et tu verra la différence. Te base pas qu au résultat papier
Bking
Bking
Résident permanent

Nombre de messages : 123
Localisation : 55
Date d'inscription : 24/05/2019

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par Reivax le 1/9/2019, 22:58

Aie, c'est reparti ... cavitation, la charge menante et la fameuse valve !
Pour trancher, je la monte cette semaine!
Reivax
Reivax
Résident permanent

Nombre de messages : 138
Localisation : comtat venaissin
Tracteurs : Vendeuvre 500 - tracto Super 7 - Kubota B1410
Date d'inscription : 22/05/2018

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par le chenillard le 2/9/2019, 06:48

moi aussi en approchant les 70 balais je commence a avoir des pertes de charges !!!
je vais demander a mon chirurgien de me mettre une valve d'equilibrage !!!
parce que la cavitation mùe guette Ici vos modifications ou améliorations  Buzz Ici vos modifications ou améliorations  Buzz Ici vos modifications ou améliorations  Buzz
le chenillard
le chenillard
Grand fan du forum

Nombre de messages : 3915
Localisation : Jonzac
Date d'inscription : 17/02/2012

http://www.hho.fr/

Revenir en haut Aller en bas

Ici vos modifications ou améliorations  Empty Re: Ici vos modifications ou améliorations

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 5 1, 2, 3, 4, 5  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
